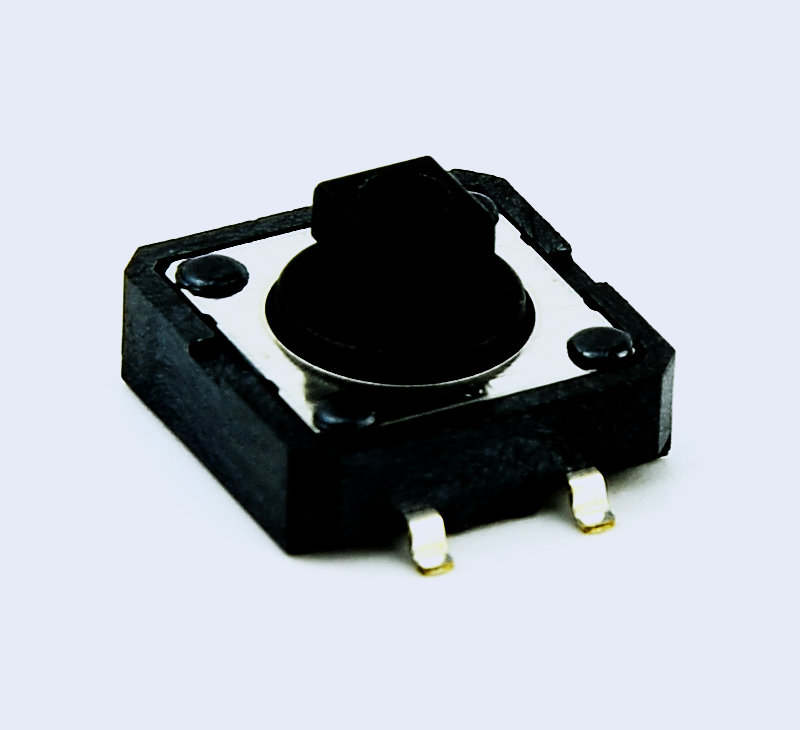

B3FS-4歐姆龍輕觸式開關

B3FS-4 適用于高密度安裝的基板表面安裝型，12mm方形
  1. 種類
  2. 額定/性能
  3. 外形尺寸
  4. 注意事項

12 × 12 mm 方形

類型 接點材質 柱塞的種類 高度 動作力(OF) 柱塞顏色 壓花帶
型號 最小包裝單位
B3FS-4000 系列 鍍銀 Plunger: Flat type 4.3 mm 1.47 N 黑 B3FS-4002P 1,000
2.55 N B3FS-4005P
Plunger: Projected type 7.3 mm 1.47 N B3FS-4052P 500
2.55 N B3FS-4055P

?額定值/性能

額定值（阻性負載） DC3~24V?1~50mA??
最小適合負載（參考值） DC1V?10μA
使用環境溫度 -25~+70℃?60%RH以下（無結冰、無凝露）
使用環境濕度 35~85%RH（+5~+35℃）
接點結構 1a（常開接點）
接觸電阻（初始值） 100mΩ以下（DC5V?1mA通電）
絕緣電阻 100MΩ以上（DC250V絕緣電阻計）
耐電壓 AC500V?50/60Hz?1min
振動 誤動作 10~55Hz?雙振幅1.5mm
沖擊 耐久 最大1,000m/s2
誤動作 最大100m/s2
壽命

OF：1.47N型?30萬次以上

OF：2.55N型?100萬次以上

重量 約1g
保護結構 IEC?IP00
洗凈 不可


(單位: mm)

平型

  • B3FS-4002P / B3FS-4005P
    Dimensions: B3FS-4002P / B3FS-4005P
  • 印刷基板焊盤尺寸示例(TOP VIEW)

    (基板 t= 1.6)

    PCB Pad (Example)
    端子配置/內部接線圖
    (TOP VIEW)
    Terminal Arrangement / Internal Connection

凸型

  • B3FS-4052P / B3FS-4055P
    Dimensions: B3FS-4052P / B3FS-4055P
  • 印刷基板焊盤尺寸示例(TOP VIEW)

    (基板 t= 1.6)

    PCB Pad (Example)
    端子配置/內部接線圖
    (TOP VIEW)
    Terminal Arrangement / Internal Connection
